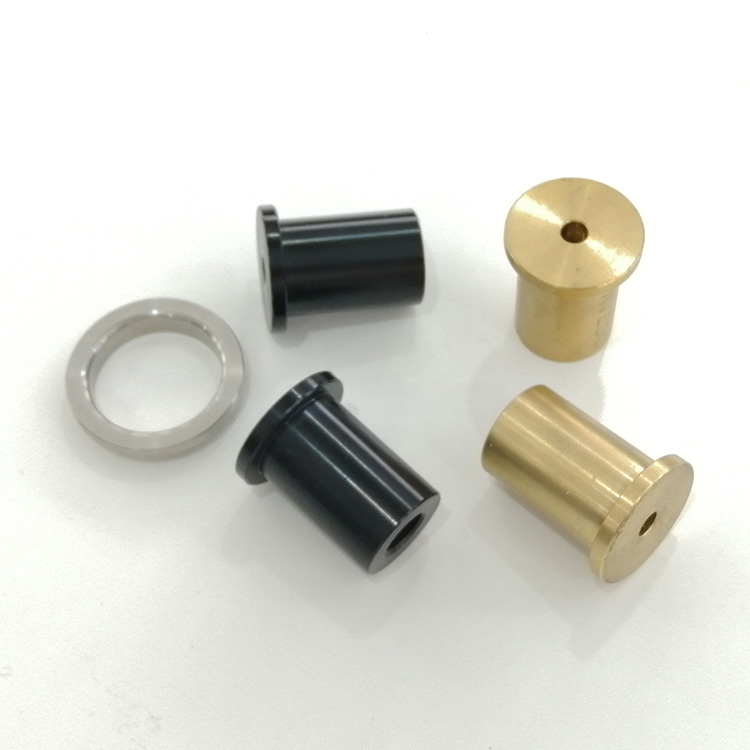

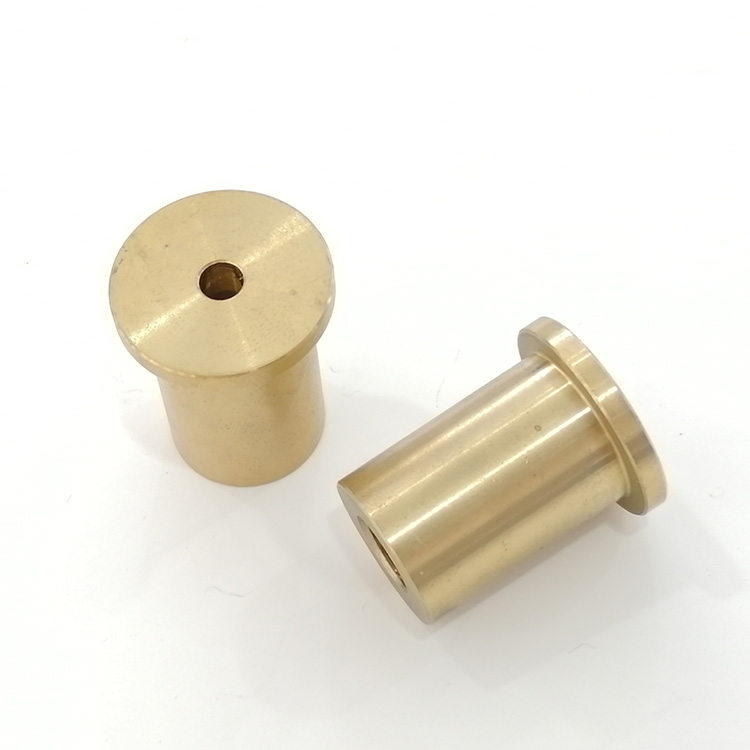

半导体零件加工

一、 核心特点与严苛要求

1. 纳米级精度与形位公差

   半导体零件（如光刻机工作台、晶圆承载台）的尺寸公差需控制在 ±0.1~±1μm，平面度、直线度等形位公差要求达到纳米级；运动部件的导轨平行度误差需低于 50nm，才能满足晶圆的高精度传输与定位需求。

2. 极端洁净度要求

   加工环境需为Class 1~Class 10 级洁净车间，避免粉尘、金属颗粒污染；零件表面需无毛刺、无残留切削液，部分零件还需进行超洁净清洗（如超声波清洗 + 真空干燥），防止颗粒影响晶圆良率。

3. 特殊材料的加工适配

   半导体零件材料需满足绝缘、导热、耐磨、抗腐蚀等特性，常见材料及要求如下：

• 陶瓷类：氧化铝（Al₂O₃）、氮化铝（AlN）、碳化硅（SiC）—— 绝缘性好、导热率高，加工难度大，易崩边。

• 金属类：铝合金（6061-T6）、不锈钢（316L）、钛合金、无氧铜 —— 需高精度加工 + 无磁处理（部分真空设备零件）。

• 高分子类：聚四氟乙烯（PTFE）、PEEK、石英玻璃 —— 低颗粒脱落、耐化学腐蚀，用于晶圆承载和传输部件。

4. 真空与耐腐蚀适配

   光刻机、蚀刻机等设备多在真空或腐蚀性气体环境下工作，零件需满足低放气率（真空环境下无气体析出）、耐强酸碱腐蚀，表面处理需采用特殊工艺（如钝化、镀膜）。

二、 主流加工工艺与专用设备

1. 超精密数控加工技术

• 机械化学抛光（CMP）：用于石英玻璃、陶瓷零件的超光滑表面加工，实现纳米级表面粗糙度。

• 磁流变抛光（MRF）：针对非球面光学零件（如光刻机透镜支架），加工精度高且无亚表面损伤。

• 超精密五轴加工中心：配备气浮主轴（转速可达 10 万 rpm 以上）、金刚石刀具，用于加工陶瓷、金属合金的复杂曲面零件，加工表面粗糙度 Ra 可达到 0.01μm 以下。

• 超精密研磨与抛光：

2. 特种加工技术

• 激光微加工：用于零件的微孔、微槽加工（如晶圆夹具的定位孔，直径可小至 10μm），热影响区小，精度高。

• 电火花精微加工（EDM）：加工陶瓷、硬质合金等难切削材料的微小结构，无接触加工避免零件变形。

• 等离子体刻蚀：对零件表面进行精细化处理，提升表面洁净度和耐腐蚀性。

3. 精密装配与粘接工艺

   半导体零件多为模块化装配，需采用激光焊接、真空扩散焊（金属件）或高精度环氧树脂粘接（陶瓷与金属件），保证装配间隙小于 1μm，且无应力变形。

4. 超洁净处理工艺

• 超声波清洗：搭配超纯水、专用清洗液，去除零件表面的切削残留和颗粒。

• 等离子清洗：去除零件表面的有机物残留，提升表面附着力。

• 真空烘烤：降低零件的放气率，满足真空设备使用要求。

三、 典型半导体加工零件

1. 光刻机核心零件：晶圆承载台、掩膜台、导轨滑块、光学透镜支架

2. 晶圆制造设备零件：蚀刻机电极、薄膜沉积腔室部件、晶圆传输机械手臂、真空卡盘

3. 封装测试设备零件：探针台载物台、分选机夹具、芯片测试插座

四、 质量检测与认证关键环节

1. 超高精度检测设备

• 纳米级三坐标测量机：配备白光干涉测头，测量精度可达 0.01μm，检测零件的尺寸和形位公差。

• 白光干涉仪：检测零件表面粗糙度，分辨率可达纳米级。

• 扫描电子显微镜（SEM）：观察零件表面微观缺陷和颗粒残留。

• 真空检漏仪：检测密封零件的漏率，确保满足真空设备要求。

2. 环境适应性测试

• 高低温循环测试：验证零件在极端温度下的尺寸稳定性。

• 腐蚀测试：模拟酸碱环境，检测零件的耐腐蚀性能。

• 颗粒计数测试：检测零件表面的颗粒数量，确保符合洁净度标准。

3. 行业认证

   半导体零件需通过半导体设备材料国际协会（SEMI） 标准认证，满足设备厂商的严苛准入要求。
